在化工、制藥、食品及環保等眾多工業領域，濃縮與分離是關鍵的單元操作。單效外循環濃縮器作為一種高效、節能且應用廣泛的設備，憑借其獨特的工作原理和可靠的性能，成為眾多生產線上的核心裝備。
一、 設備結構：各部件協同，鑄就高效循環
理解單效外循環濃縮器，首先需深入其核心組件的功能與協作方式。設備主要由以下五大關鍵部件構成，它們形成了一個精密的閉環系統：
1. 加熱器（通常為列管式或板式換熱器）：這是系統的“熱心臟”。其內部通過蒸汽或其他熱媒，對物料進行快速加熱。設計關鍵在于足夠的換熱面積和合理的流速，以確保物料瞬間升溫且不易結垢。加熱器頂部通常設有不凝性氣體排放口，以保證換熱效率。

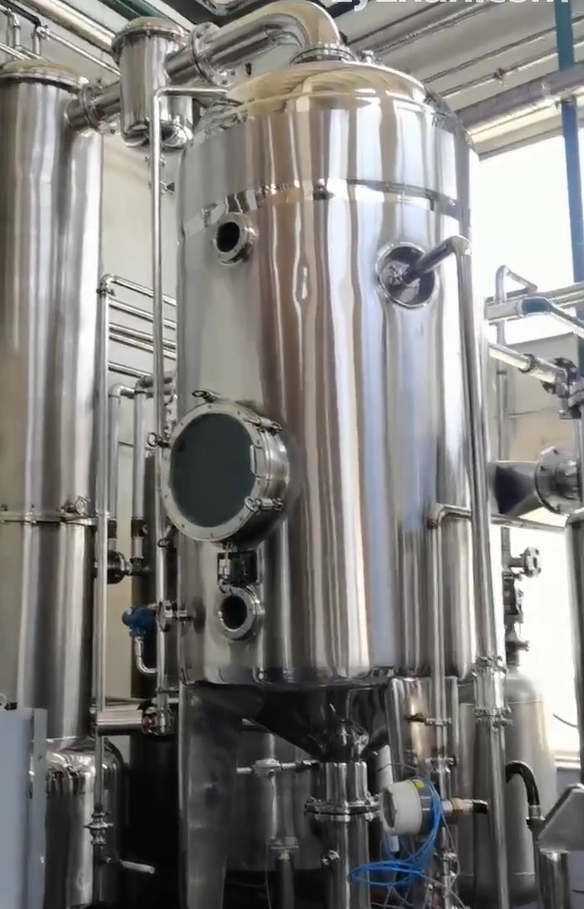

2. 蒸發器（分離室）：加熱后的物料以一定速度切線進入蒸發器，由于空間突然擴大和壓力降低，物料中的溶劑迅速汽化。其內部通常裝有除沫裝置（如絲網除沫器），以防止霧沫夾帶，確保二次蒸汽的純凈度，這對后續的冷凝回收至關重要。
3. 冷凝器：蒸發產生的二次蒸汽進入冷凝器，與冷卻水（或其它冷卻介質）進行熱交換，重新液化成溶劑。根據物料性質，冷凝器可設計為立式或臥式，確保冷凝效率并便于回收有價值的溶劑。
4. 受液罐（及回流系統）：冷凝后的液體流入受液罐。其中一部分可根據工藝需要，通過回流管路和閥門重新送回蒸發器參與循環，以控制濃縮液的濃度和蒸發強度；另一部分則作為回收溶劑排出。
5. 強制循環泵：這是實現“外循環”的動力核心。它驅動物料在加熱器與蒸發器之間快速循環流動，其流量和揚程的設計直接決定了設備的處理能力和蒸發強度。泵的選型需充分考慮物料的粘度、溫度和腐蝕性。
二、 工作原理：熱壓蒸發與動態循環的物理精妙
設備的核心原理是利用外循環熱壓蒸發，其過程并非簡單的加熱揮發，而是一個動態平衡的物理過程：
1. 加熱與循環：物料在循環泵的驅動下，從蒸發器底部抽出，進入加熱器。在加熱器內，物料被迅速加熱至沸騰或接近沸騰狀態，然后高速進入蒸發器。
2. 閃蒸與分離：進入蒸發器的物料，由于壓力驟降，其過熱部分發生劇烈的閃蒸，溶劑瞬間汽化。汽化的二次蒸汽向上運動經除沫后進入冷凝器，而濃縮后的物料則因重力落回蒸發器底部。
3. 濃度梯度與循環動力：落回底部的物料濃度已提高，立即被循環泵再次送入加熱器，與新鮮的未蒸發物料混合。這一過程持續進行，通過快速循環不斷在加熱面上更新物料，有效防止了局部過熱和結焦，并利用濃度差推動蒸發持續高效進行。
4. 終點控制與溶劑回收：蒸發持續到設定濃度后出料。同時，二次蒸汽在冷凝器中釋放潛熱，變回液態溶劑，實現資源的回收或無害化排放。
三、 核心優勢：為何它備受青睞？
節能高效的根源：外循環使得加熱管內的物料流速快，傳熱系數高。更重要的是，二次蒸汽的潛熱如果通過多效或熱泵技術（雖名為單效，但系統本身的熱能利用比傳統直接加熱更充分），能進一步實現熱能的部分回收。
操作簡便的保證：現代設備通常配備PLC控制系統，可自動控制進料、溫度、真空度（如為真空濃縮）、出料濃度等，減少人工干預，保證批次間穩定性。
濃縮效果的保障：由于物料停留時間短、循環速度快且蒸發溫度相對穩定（尤其在真空條件下），能保護熱敏性物料的有效成分，實現低溫、高倍濃縮。
廣泛適應性的基礎：通過調整加熱器結構、循環泵類型以及操作參數（如真空度、溫度），該設備可以處理從低粘度水溶液到高粘度糖漿、從無腐蝕性到強腐蝕性、從不起泡到易起泡的多種物料。
四、 廣泛應用與實例
除了原文提及的行業，其應用已深入到更多細分領域：
制藥行業：除了藥品濃縮，還廣泛用于中藥提取液的濃縮、口服液體制劑的制備、以及蛋白、酶等生物制品的低溫濃縮，確保生物活性。
食品工業：用于牛奶、果汁、茶飲料的預濃縮；調味品（如醬油、醋）的濃縮；以及果醬、蜂蜜等高粘度產品的生產。
化工行業：用于有機溶劑（如乙醇、丙酮）的回收，化學反應產物的濃縮提純，以及聚合物、樹脂溶液的脫揮處理。
環保工程：對工業高鹽廢水、電鍍廢水等進行蒸發減量處理，回收部分純凈水或濃縮有價物質。
五、 操作與維護要點
為確保設備長期穩定運行，操作與維護至關重要：
1. 規范操作：嚴格遵循“先開循環泵，后開加熱蒸汽”的啟動順序，防止加熱器干燒。停機時則應先停蒸汽，循環泵繼續運行一段時間降溫后再停。
2. 日常清潔：每次生產結束后，進行CIP在線清洗或拆洗，防止殘留物發酵或結垢，尤其要檢查加熱器管程和蒸發器內壁。
3. 定期檢查：重點檢查循環泵的機械密封、各法蘭和閥門密封墊的老化情況；清理冷凝器水側的污垢；校驗溫度、壓力儀表；檢查真空系統（如適用）的密封性。
4. 防垢與除垢：對于易結垢物料，可采用預處理、添加阻垢劑或定期進行化學清洗（如酸洗）來維護換熱效率。
六、 結語
選擇一款合適的單效外循環濃縮器，并掌握其科學的使用和維護方法，是對生產效率、產品質量和生產安全的綜合投資。希望本文能為您提供有價值的參考。
